Cuando los mods no salen como deben... (otra sobre cafres)

Buenas! Hace unos días recibí una una Master System que no se veía bien, me comentaron que le habían intentado hacer el mod rgb y me imaginé que le habían puesto el conector Din-8 como el que lleva la Master System I pero no, le habían colocado un conector Scart (Euroconector).

A simple vista el mod no tenia mala pinta, un poco chapucero como habían cogido el euroconector a la carcasa (es pegamento de ese caliente o silicona) pero tampoco parecía obra de un maníaco (por no repetirme en lo de cafre). Esta es la foto que me enviaron para que la viera.

Como ya os he dicho a simple vista no tenia mala pinta... un cable suelto quizá... o un cortocircuito o similar. Lo primero que hice al llegar a casa fue probarla y la verdad es que fue horrible. La probé tanto con la salida RGB (scart) como por rf (antena) y el resultado fue el mismo.

Una vez abierta no fue mucho mejor lo que vi así que por una vez abrí, vi y cerré.

No creo que tenga mucha solución (me temo que se han cargado la VRAM soldando) así que me la he quedado para piezas y con el mando intentaré hacer el mod del botón de pausa.

Hasta pronto!

Master System II. Diferencia entre 50hz y 60 hz

Buenas! Hace unas semanas os expliqué como había modificado una Master System II para ponerle un selector de 50/60Hz y os puse unas fotos para que vieseis la diferencia de calidad de imagen y de tamaño de la pantalla. Aquel día aproveché para grabar un par de vídeos del Sonic 2 y el Alex Kidd cambiando la frecuencia "en caliente" (niños no hagáis esto en casa) y quedaron en el olvido hasta hoy.

En primer lugar os pongo el vídeo del Alex Kidd. Empieza a 50hz y a los 12 segundos cambia a 60hz. En el segundo 34 (0.34) vuelve a cambiar a 50hz. Si os fijáis entre el segundo 12 y el 34 la imagen es mas alta y la música suena mas rápido.

En segundo lugar os pongo el vídeo del Sonic 2. Empieza a 50hz y a los 17 segundos cambia a 60hz. En el segundo 37 (0.37) vuelve a cambiar a 50hz. Si os fijáis entre el segundo 17 y el 37 la imagen es mas alta y la música suena mas rápido. Creo que en este vídeo se aprecia mejor la diferencia en el tamaño de la pantalla ya que el marco es diferente al color del fondo de la pantalla.

Como siempre ruego que disculpéis la calidad de los vídeos, pero grabar a mano alzada nunca ha sido fácil y la capturadora de vídeo no se lleva bien con el mod RCA de la Master System 2.

Hasta pronto!

Mas gente guarra... pero menos guarra que el de la Game Boy!

Buenas! Hace días cambie mi Master System II modificada (podéis ver el proceso aquí, aquí, aquí, aquí y aquí. La cambié básicamente por dos motivos, el primero porque aunque quería venderla no apareció quien la comprara y aunque me encantaba no me había quedado excesivamente bien. Me equivoqué de broca y los conectores de audio del mod rca bailaban un poco (el de vídeo es del 8 y los de audio del 6, los hice todos con la del 8. No es que fuera nada dramático pero como lo sabia me era imposible vivir con ello.

Como ya os explique en esta entrada cambié aquella Master System con mods por una Master System II virgen y los dos primeros Sonic para Master System. Cuando hice el cambio ya fue con el animo alevosico de modificarla y hacerle algun mod chulo. Ya os enseñé el otro dia los nuevos mods que estoy probando.

Pero esta entrada no va ni de mods, ni de rca, ni de selectores de hercios ni de leds, esta entrada va de tios guarros... pero menos que en aquella entrada del tio mas guarro del mundo, o por lo menos el tio mas guarro del mundo de momento.

La persona con la que hice el cambio no es que fuera demasiado cuidadosa con las cosas como podéis comprobar en las fotos de esta entrada pero no pensaba yo que el tema seria tan "grave". No se yo que cojones cuesta cuidar un poco de las cosas.

En fin, os dejo un par de fotos, que una imagen vale mas que mil palabras y ya me estoy enrollando bastante hoy.

Hasta pronto!

Probando nuevos mods

Buenas! Hace unos días os enseñé como había modificado mi Master System II y le había puesto salida rca y selector de 50/60hz. Aunque estaba (y estoy) muy orgulloso con esa modificación en aquel momento me iba bien vender la consola para poder abordar otros proyectos así que decidí venderla. Al final en vez de venderla la cambié por otra Master System 2 y un par de juegos, Sonic y Sonic 2.

Una vez "perdí" mi Master System II modificada empecé a pensar como modificar la siguiente: salida RGB, salida RCA, selector 50/60hz, led de encendido... y se me ocurrió una idea que llevaba tiempo dando vueltas por mi cabeza. Y si pongo leds que iluminen toda la consola desde dentro? Me gusta la idea!

Hoy me he puesto a hacer cálculos: sumas, restas, divisiones... y después del trabajo me he ido a comprar material... una placa perforada, unos leds de alta luminosidad, unos conectores rca, 30 metros de cable... y ni una puñetera resistencia! Suerte que tengo por casa resistencias de los mods rca (se necesita una de 100 ohmios) y una bolsita de resistencias surtidas sin abrir (hasta hace un rato) de cuando estudiaba Ingeniería Electrónica, hace ya mas de 10 años!

Como no quería abrir la bolsa de resistencias para nada (sentimental que es uno) he empezado probando con las resistencias de 100 ohmios y el resultado aunque prometedor era algo pobre..

En estas fotos los leds están "sueltos" dentro de la consola y como se puede ver el resultado es algo pobre. El siguiente paso fue sujetar los leds cerca de las rejillas de la consola, para maximizar la salida de luz, el resultado aunque seguía siendo pobre era mejor que el anterior. En la foto se pueden apreciar los trozos de cinta americana que sujetan las placas en las que están soldados los leds.

Aunque el tema había mejorado aun seguía habiendo una falta de luz alarmante, si eso son leds de alta luminosidad estamos bastante jodidos... A oscuras el efecto era bastante triste,

Ciertamente es mejor que el led de encendido que trae la Master System II (que no trae) pero hacer la modificación para esto me parecía un poco triste así que me decidí a abrir la bolsa de resistencias y buscar la mas pequeña, la de 10 ohmios (marrón negro negro) y cambiar solo la resistencia de uno de los "arrays" de leds, pongo arrays entre comillas porque los 5 voltios de salida del 7805 solo dan para 2 leds. La diferencia no es espectacular pero es notable.

En la foto con la luz apagada se aprecia mejor, pero la resistencia cambiada corresponde a los leds de la derecha (donde no están los cables). Enseguida he hecho también la otra parte,

A partir de aquí ya me he puesto a hacer experimentos. He puesto plasticos para que la luz de los leds fuera mas uniforme, este es el resultado.

Veis que la parte derecha de la consola tiene la luz un poco mas uniforme que la izquierda? Pues gracias a uno de los plásticos donde venían los cables, se puede conseguir mejor acabado con un plástico de mayor calidad pero para ser una bolsa no esta mal, no?

No voy a conseguir mi objetivo de que la consola pueda iluminar media habitación, pero para saber si esta encendida o no creo que es suficiente, al fin y al cabo, son solo 4 leds :)

Hasta pronto!

Compras durante la mudanza

Buenas! Como llevo diciéndoos un mes me he estado mudando recientemente. Durante este tiempo he tenido que dejar de reparar cosillas (aunque tocó abrir una Master System 2 con el botón Pause jodido) pero no he dejado de ir comprando cosas, unas para mi y otras con la sana intención de comprarlas para amigos/conocidos y otras con la insana intención de repararlas o modificarlas y revenderlas :)

Para empezar os voy a enseñar la Master System 2 que recibí a cambio de la mía modificada :) Esta llena de mierda (pero llena llena) y el botón pause estaba hundido y siempre pulsado. Tocó abrirla para repararla (se me olvidaron las fotos) y entonces vi los kilos y kilos de mierda que tiene dentro, tocará limpiarla. Podría haber llamado a la persona que me la cambió para reclamarle pero tampoco me parece importante. De momento, a partir de un Animal Crossing de la 3DS y unos 12 euros en material ya he conseguido una Master System 2, el Sonic y 6e que conseguí de la "venta" (a un amigo) del Sonic 2. Pongo venta entre comillas ya que simplemente le cobré la mitad del precio de los materiales utilizados para modificar la anterior :) Esta Master System 2 también será modificada, pero de diferente manera.

Ahora que pienso creo que ya os la enseñé, pero no en marcha, jeje.

Vamos a continuar por mi consola fetiche, la Master System. La primera consola a la que jugué, la primera consola que me compraron mis padres (fue posterior a haberla probado) y la primera consola que mi madre regaló después de comprarme una mejor (gracias mamá, supongo). Llevaba tiempo buscandola pero solo la encontraba a precios de risa, bueno, de risa seria si no fueran un timo y un insulto. Al final la conseguí con mucha paciencia y a traves de uno de los foros que frecuento. Me costó menos de lo que estaba dispuesto a pagar y ademas esta en un muy buen estado. Una gran compra, sin duda. La Master System no pienso modificarla, jamás de los jamases ;)

Seguimos para bingo! La siguiente consola no era para mi, la compré como parte de un pack para poder rebajar un poco el precio de todos los productos y, ademas, compartir gastos de envío :) Es una Mega Drive II sin mucha mas historia. No es para mi, no la voy a modificar y ya no esta en mi poder. El Sonic si que es mio :)

La siguiente consola es una maravilla de la técnica y de la ingeniería, china o española, por el tipo de producto que es, una copia :)  Es una nes clónica (una nasa) que compré sin cables y sin mucha esperanza de que funcionase o trajera juegos. Como funciona con 9 voltios, corriente continua, misma polaridad que las consolas sega y el mismo conector que las Master System y Mega Drive 1 fue fácil probarla y... tachaaaaaaan...

190 juegos! 190! Bueno, luego el Mario esta 14 veces, el bomber man 17, el twin bee 9 (el numero de repeticiones es inventado)... pero lo importante es que funciona, que puedo usar los cables de la Master System y que tiene 190 juegos en memoria. Tenia pensado venderla pero la probé en casa de mis padres y es posible que se la queden ellos. De todas maneras antes de entregarsela la quiero ver por dentro asi que me la bajé a casa y la probé con juegos de la nes, funciona perfectamente! Estuve echando unas partiditas al Road Fighter, el juego de mi vida :)

La siguiente compra es un desafío y, quizá, un ejercicio de irresponsabilidad. Es una Mega Drive que no funciona. Cual es el desafío? Arreglarla y modificarla. Su destino? Basura, estantería o venta, ya veremos.

Iba a seguir con las compras pero no me hago mas pesado, ya seguiré mañana... o pasado, que últimamente tengo esto muy abandonado :(

Hasta pronto!

Master System 2 con mods cambiada!

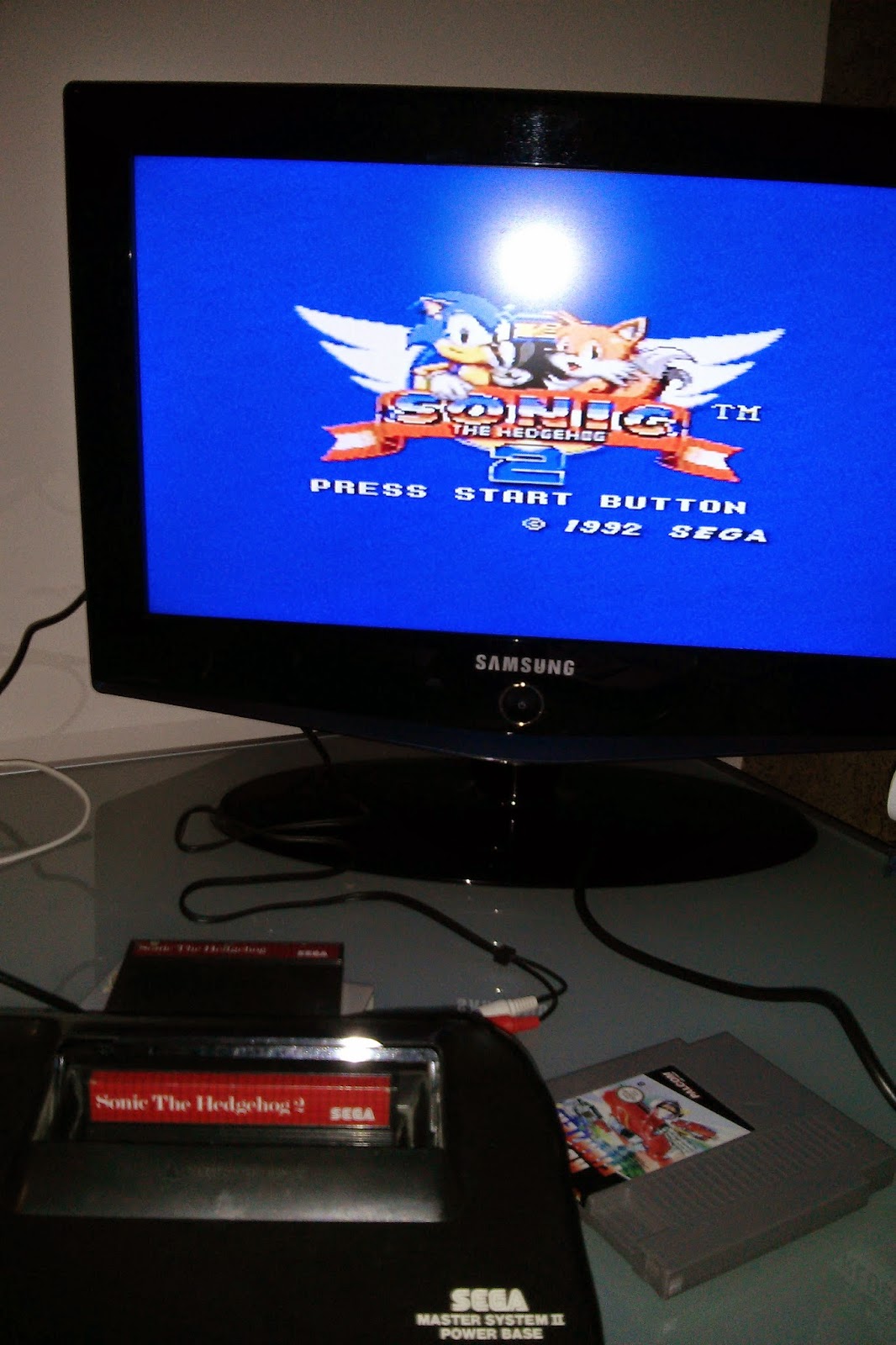

Buenas! Hace días que os enseñé la Master System II con el mod rca y el mod 50/60hz acabada y puesta a la venta para asumir nuevos proyectos. Aunque la idea era venderla se me presentó una oferta de cambio que no pude rechazar, una Master System II de serie (también con el Alex Kidd en memoria) más 2 juegos en cartucho, Sonic y Sonic 2.

Aunque la idea del cambio era recuperar el dinero de la consola más los materiales me pareció interesante el cambio ya que venderé el Sonic 2 por un precio módico y simbólico (aproximadamente la mitad del valor de los materiales) y me quedaré el Sonic ya que no lo tengo.

Perdonad por lo cutre de las fotos pero tuve que hacerlas encima de una caja de las de la mudanza y deprisa y corriendo ya que era tarde y aun tenia muchas cosas que hacer esa noche.

El mod que tengo pensado hacerle a esta Master System II es el mod rgb, que aun da mejor imagen que el mod rca que le hice a la Master System II que entregué a cambio de esta.

Aun tengo muchas cosas de la mudanza para recoger y montar pero espero poder empezar a hacer cosillas este fin de semana como muy tarde, se me esta echando el tiempo encima y tengo muchas cosas que arreglar y modificar a la espera.

Hasta pronto!

Se vende Master System II con mod rca y selector 50/60hz

Buenas! Si, como lo leéis, la Master System 2 modificada en las anteriores entradas de este blog esta a la venta. Necesito recuperar la inversión realizada para seguir realizando proyectos y la mejor manera de hacerlo es vender las consolas que voy modificando. Teniendo en cuenta lo que me costó la consola y el material necesario para realizar las modificaciones creo que 50e es un muy buen precio. Ademas seréis poseedores de una Master System II famosa :P

Podéis ver el proceso de modificación en las siguientes entradas:

Primera parte
Segunda parte
Tercera parte
Cuarta (y ultima parte)

La consola viene completa, con su transformador, un mando y el juego Alex Kidd en memoria. El cable rca no lo incluyo porque no tengo ninguno con 3 cables (amarillo, rojo y blanco) y porque el que utilizo es el de la nes (aunque solo tiene 2 cables). De todas maneras podéis encontrar uno en ebay por menos de 2e (por ejemplo aquí).

Hasta pronto!

Acabando de modificar la Master System II

Buenas!

Hace ya un par de días que os enseñé como modificar la Master System II para ponerle selector de 50/60hz pero la dejamos desmontada y sin haber modificado la carcasa para empotrar el selector.

Como no tengo ninguna herramienta para estos menesteres lo primero que hice fue un agujero en la carcasa con una broca para madera. Como en el caso de los agujeros para el mod RCA lo hice a mano porque no me fío de hacerlo con el taladro.

A partir de aquí lo único que quedaba era ir haciendo grande el agujero e ir dándole la forma requerida, en este caso cuadrada ya que el interruptor es cuadrado... y bastante grande. Os pongo unas cuantas fotos del proceso.

Para no hacerme cansino solo os he puesto 4 fotos, como podéis ver en la ultima el agujero acabó siendo un rectángulo "perfecto". Perfecto para recibir el interruptor en su seno :)

A partir de aquí solo falta volver a empalmar los cables en el interruptor ya que tuve que sacarlos para poder colocarlo,

Antes de cerrar la consola una ultima foto del interior, con los cables "bien" cogidos con cinta aislante. Os recomiendo no comprar cinta aislante en los chinos porque es una puta mierda y no pega nada en absoluto.

Ah si, se me olvidaba! Para montar los cables que van a masa he utilizado la protección de la placa con un método tan artesanal y chapucero como efectivo! Simplemente hacer un poco de curva en el cable y cogerlo con los tornillos, en este caso me he ahorrado 4 soldaduras (vídeo, 2 audios y selector 50/60hz).

Una vez cogidos todos los cables de masa a la protección de la placa probé por ultima vez la consola y como funcionaba perfectamente pasé a montarla. Aquí tenéis el resultado.

Ha quedado bien, verdad? La verdad es que estoy muy contento con el resultado estético del mod aunque el selector 50/60hz no me convence demasiado. Es cierto que se ve mejor a 60hz que a 50hz, sobretodo porque la imagen no se ve chafada pero quizá le veo demasiado esfuerzo (tardé mas de una hora en hacer el puñetero agujero) para lo que ofrece. Os dejo unas fotos a ver que os parece. He intentado que las fotos sean iguales y solo cambie la frecuencia. A la izquierda pondré las de 50hz y a la derecha a 60hz a ver que os parece la diferencia.

                                              50hz                                                   60hz







Ademas del cambio estético os recuerdo que a 60hz los juegos van un 17% más rápido. No es una gran diferencia de velocidad pero depende el juego se nota un poco.

Hasta pronto!
