Buenas! Hace unos días me hice con un nuevo MSX para la colección, este es especial porque es árabe. Es un Al Alamiah AX170 al que algún cafre le había cortado el cable de alimentación.
Sakhr (Al Alamiah Co.) es una compañía Kuwaiti que se dedicaba a importar MSX japoneses, localizarlos y distribuirlos por los países árabes. El Al Alamiah AX170 es el equivalente al Sony Wavy 2.
Como se puede ver en las siguiente fotos, el ordenador está completamente localizado al árabe. El teclado está tanto en árabe como en alfabeto latino. Las teclas de función (F1 - F10) , barra espaciadora, return... también están traducidas.
En cuanto a conectores es un MSX bastante estándar. Cuenta con dos conectores para joystick perfectamente identificados, conector DIN-8 para casete, salida RF y salida AV. Nunca había visto un MSX con el conector de casete al lado del joystick pero siempre tiene que haber una primera vez.
El botón de power se encuentra en el lado opuesto de los conectores de los joysticks. Es una de las pocas cosas (junto con los conectores) que no está traducido al árabe. Es posible que sea porque al estar directamente en la carcasa en vez de serigrafiado ya vinieran así los moldes.
Las instrucciones de seguridad (en árabe y inglés) se encuentran en la parte inferior. Son las típicas indicaciones para avisar de posibles electrocuciones si se abre el ordenador y se recomienda que se acuda al servicio técnico. Justo debajo hay una placa con la marca del ordenador, el modelo, los voltajes a los que se puede enchufar (tanto a 110V como a 220V) y el numero de serie del ordenador.
Dentro de unos días intentaré mostrároslo en movimiento. Hasta pronto!
Buenas! Como ya os informé el viernes la piezas de la psp llegaron mucho más pronto de lo esperado y, después de unos meses metida en un cajón, llegó el momento de ponernos manos a la obra!
Lo primero será desmontar la parte frontal, no es demasiado complicado. Lo primero será quitar el tornillo de la parte inferior, el que esta al lado de la pegatina con el numero de serie (en este caso mi psp no lo conserva).
Una vez quitamos este tornillo habrá que quitar cuatro más de la parte de atrás de la consola. Antes de nada tendremos que quitar la tarjeta de memoria (no se si molesta pero mejor prevenir que lamentar), la tapa de la batería y la batería. Uno de los tornillos queda debajo de una pegatina que indica que si la quitamos anularemos la garantía pero... esta psp no conserva esa pegatina. Raro, no?
Los tornillos que hay que quitar son los 2 de la parte derecha y los 2 de debajo de la batería que quedan mas a la izquierda. La pegatina que os he comentado antes que tapa los tornillos queda justo debajo de la grande que lleva el numero de serie, el modelo...
Una vez quitamos los tornillos podemos darle la vuelta a la psp y separar el frontal del resto de la consola. Al hacerlo caen estas 2 piezas. Que raro, el stick (o lo que queda de él) debería estar cogido con 2 tornillos pero no están. Ahora entiendo que falte la pegatina que cubre los tornillos...
La parte frontal de la psp no la necesitaremos por el momento ya que la idea es cambiar primero el puerto de alimentación para ver si eso soluciona el problema de carga de la psp. Si miramos la psp nos encontramos con lo siguiente:
Podemos observar claramente en la parte izquierda la placa que controla la cruz de control, a la parte derecha la placa de los botones, el interruptor de encendido/apagado, el puerto de alimentación y el conector de la placa con las funciones principales de la consola (home, volumen, start, select...). Lo primero que haremos será soltar ese conector.

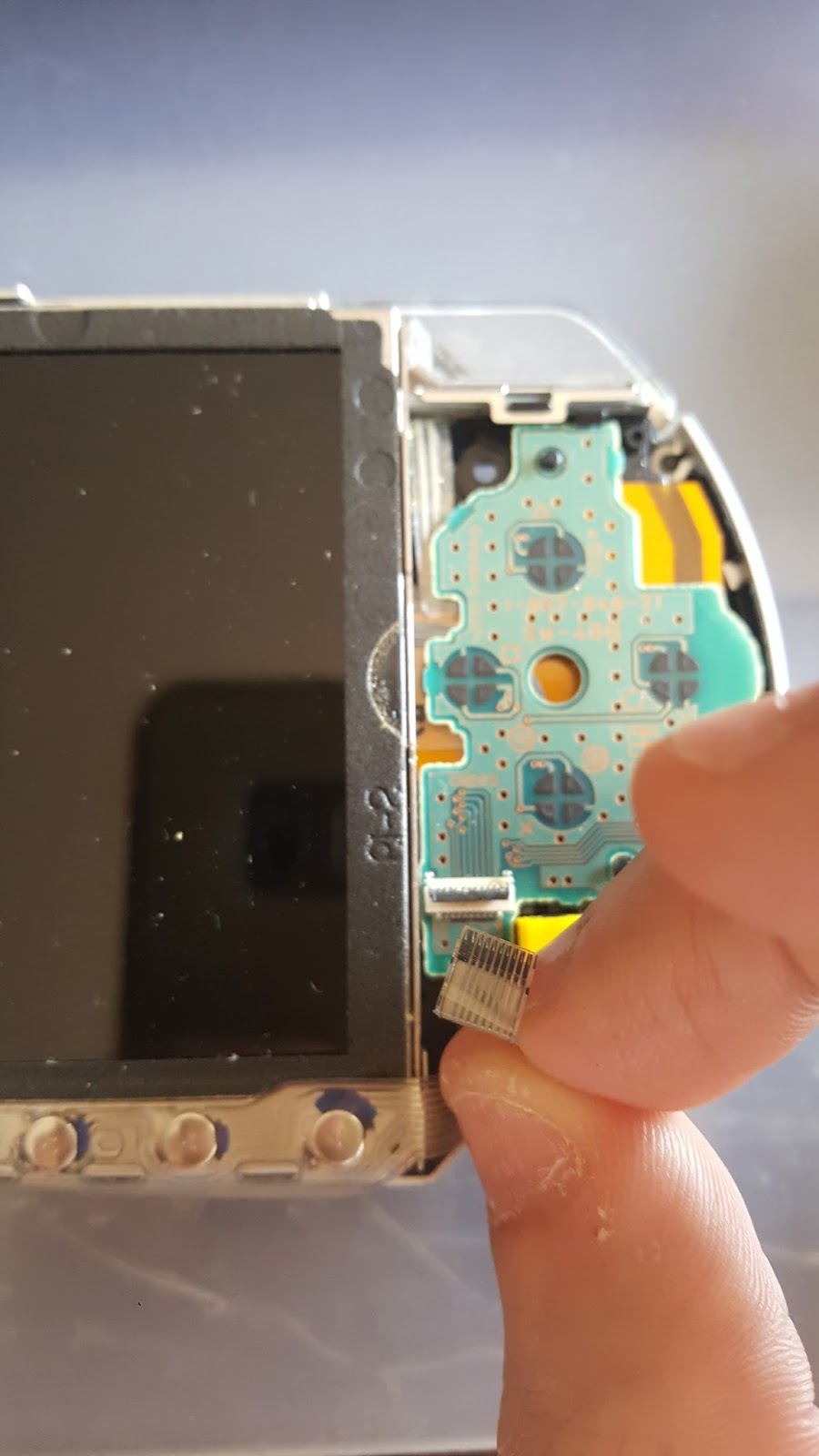

Una vez hemos soltado este conector se puede separar la placa con botones que tenemos debajo de la pantalla de la psp. Esto nos facilitará bastante los siguientes pasos.
El siguiente paso será sacar la pantalla para poder quitar la placa que controla la pulsación de los botones y tener acceso al conector y al cable del puerto de carga. Para quitar la pantalla solo hay que hace un poco de palanca en las esquinas para sacar las lengüetas que la sujetan. Una vez soltemos las 4 lengüetas la pantalla quedará suelta y tendremos acceso a todo el interior de la consola.
Lo siguiente que haremos será retirar la placa que controla los botones. Podemos quitar los cables y retirarla completamente o solo apartarla. Yo opté por apartarla ya que se puede trabajar con facilidad aunque la placa siga enchufada aunque si por comodidad os va mejor retirarla solo tendréis que quitar el cable flex que la sujeta a la placa principal.
Ahora que ya tenemos acceso al cable y al conector lo único que habrá que hacer es tirar del conector que une el puerto de alimentación a la placa, quitar el tornillo que une el terminal exterior y retirar completamente el puerto.
Por ultimo solo quedará colocar el nuevo conector de alimentación en el sitio donde hemos retirado el estropeado, conectar los cables y poner el tornillo en el terminal exterior.
Después de esto quedaría volver a poner todo en su sitio, que es lo mismo que quitarlo pero en el orden inverso. El proceso de cambiar el stick se me pasó documentarlo porque tuve que hacer un apaño por no disponer de los tornillos y estuve pensando en otras cosas. Si en algún momento tengo 5 minutos desmonto la psp y os lo muestro.
Buenas tardes! Que tal? Como alguno recordareis hace un par de días os enseñe una psp sin stick, que no cargaba y llena de mierda y os comenté que tenia que pedir las piezas para arreglarla y que seria una reparación que se dilataría en tiempo ya que tenia que pedir las piezas.
Pues buscando las piezas en ebay vi que una empresa española las vendía y decidí comprárselas a ellos. Supuse que vendrían de china y que tardarían un mes en llegar pero... y si no? :) Pues ha sido que no! Esta mañana el cartero me ha dejado un regalito en el buzón! :D
Aunque venían dentro de un sobre normal vienen las dos piezas dentro de un sobre de plástico y a su vez dentro de un sobre de burbujitas. El sobre viene cerrado con un trozo de celo para que no pueda abrirse solo (maldito abrefacil) e incluso viene con una tarjetita dentro ofreciendo descuentos a profesionales. La verdad es que ha superado con creces mis expectativas.
No suelo hacer estas cosas pero lo primero que he hecho al llegar a casa es enviarles un mensaje a través de su pagina web para agradecerles la rapidez y lo bien protegido que venia todo. Lo segundo esta siendo esto, escribir en el blog y dejaros sus datos de contacto por si necesitáis comprar algo alguna vez porque la verdad es que son muy buenos!
Muchas gracias Imática Los Palacios! Espero tener la oportunidad de compraros pronto! :)
Hola! Que tal? Hace un tiempo conseguí una psp fat (modelo 1004) que era un desastre: no cargaba, no encendía, no tenia stick, la tapa del umd se abría sola, estaba sucia y rallada... La verdad es que era una consola que lo único que daban ganas de hacer con ella era tirarla a la basura, pero como ya os he dicho alguna vez, la única batalla que se pierde es la que se abandona. así que la guardé para cuando tuviera mas tiempo.
Como podéis ver el aspecto exterior es un poco desastroso. No es que de asco tocarla pero la falta de stick y las marcas de la pantalla ya dejan ver que no estamos ante la psp mejor cuidada del mundo. He limpiado la pantalla antes de hacer las fotos, las huellas que se ven están por dentro!
Si miramos la parte superior e inferior la verdad es que están bastante bien, lo único que quizá destaca es que le falta la etiqueta con el numero de serie y el puerto de carga se ve que no está en su mejor momento. Todo lo demás la verdad es que está en un estado mejor que el resto de la consola.
Quizá lo mas "impresionante" de la consola es la falta del stick... como se lo hace uno para arrancar el stick de una consola? Yo he tenido mil problemas con mis consolas y nunca he arrancado ningún stick de esa manera. Tuve un altercado amistoso con un mando de master system hace casi 30 años con el resultado de arrancamiento del botón de dirección pero fue culpa de unos "apliques" que regalaban en una consola para convertir el mando en un arcade stick y que me arrepentí de haber puesto incluso antes de arrancarlos.
También sorprende la suciedad de la pantalla y que esta suciedad sea por dentro. Esto solo quiere decir que abrieron la consola y la volvieron a cerrar dejando huella. Nunca sabremos cual fue la motivación para abrirla...
Esta semana han caído en mis manos 3 psp mas que también son un desastre. Una fat que parece que va ser fácil recuperarla, una psp fat que parece que esta brickeada y una psp slim que tiene pinta de haber estado 10 años bajo el mar. Esto no tendría demasiado relevancia si no se me hubiera ocurrido probar de cargar la batería de mi consola en una de estas psp :)
Funciona!!! Mi pequeño desastre funciona!!! Tiene ciertas limitaciones como es la falta de stick, que parece que el puerto de carga no funciona (si no es el puerto habrá que ver que es) y que aunque está pirateada la versión de FW es muy bajo.
Otro problema de la psp es que la batería esta hinchada. Funciona si se carga en otra psp (o en una base de carga) pero por el estado parece que tiene los días contados :(
Ahora, con este nuevo escenario se me ocurren varias cosas que hacer con esta psp. La primera es comprar un stick y un puerto de carga nuevo. No me importa demasiado que no cargue porque siempre puedo comprar un cargador de baterías pero si consigo que funcione al 100% mejor. También voy a comprar un stick de recambio para ponérselo. Otra cosa que voy a hacer es ponerle la versión 6.60 de custom firmware para pode instalar emuladores. Si consigo hacer todo esto, el ultimo paso será intentar comprar una carcasa de buena calidad y cambiarla, aprovechando esta operación para limpiar la consola por dentro y dejarla perfecta.
Voy a comprar el puerto de carga y el stick. Os informaré en unos días de como va la cosa. Hasta pronto!
que tal? Hace unos días os comenté que durante la mudanza había comprado una nasa (nes clónica) y que por sorpresa tenia 190 juegos en memoria. Por si no la recordáis os refresco la memoria con un par de fotos. Como casi siempre jugando al Road Fighter :)
La recordáis ahora? Perfecto! Seguimos! ;)
El tema es que una vez alguien (por desgracia no recuerdo quien fue) me dijo que había 2 variantes de nasa, las que venían con juegos en memoria y las que traían un cartucho con muchos juegos, como mi otra nasa. Os dejo una foto en la que se puede apreciar como tiene insertado un cartucho (imagen remember de hace unos meses).
Según me comentaron las nasa con juegos en memoria no llevan nada en memoria sino que llevan dos conectores de cartucho y en uno de ellos, que es inaccesible desde el exterior, llevan un cartucho multijuego insertado. Este conector se desactivaría automáticamente al insertar un cartucho en la consola... TOMA YA! Pues bien, uno que es un tío curioso ayer quiso comprobar si la nasa con juegos en memoria lleva ese doble conector de cartuchos de ciencia ficción. Así que vamos a desmontar la nasa y, ¿un mito? :)
Lo primero es coger la nasa y, evidentemente, tenerla delante. Como podéis ver es de los modelos mas fieles a la original. Incluso los botones y leds intentar ser y estar como en la nes.
Para abrirla solo es necesario quitar 4 tornillos (benditos 80's) y tirar de la parte superior de la carcasa hacia arriba. Se nos presenta una consola cutre a mas no poder, con un ensamblado cutre cutre y un poco maltratada por el paso del tiempo. Hay una parte de la placa detrás del conector de cartucho que incluso parece oxidada. No importa mucho porque funciona pero dedicaremos un capitulo mas adelante a los acabados y limpieza de la consola.
A simple vista no hay ningún "doble conector de cartucho" pero si miramos un poco mas allá nos encontramos con una serie de pistas y soldaduras sospechosas, muy sospechosas diría yo. Para separar la placa de la parte inferior de la carcasa debemos quitar 6 tornillos mas.
Estamos llegando a la mejor parte de la historia. Una vez retirados los 6 tornillos, con mucho cuidado porque las soldaduras parece que quieran saltar, levantamos la placa base de la consola y podemos apreciar algo sospechoso, muy sospechoso...
Es un conector de cartucho? Lo parece! Vamos a mirar mejor...
Bueno, pues parece que era cierto :) Era uno de los grandes misterios que me perseguía desde la niñez. Me hubiera gustado poder comprobarlo con la otra nasa pero, por desgracia, era de las que llevaba los juegos en un cartucho. De todas maneras, nunca es tarde... :) Os dejo alguna foto mas de la parte inferior de la placa de la consola.
Me alegré mucho ayer de poder comprobar (por fin) si era real lo que me habían explicado, pero lo que mas me alegró fue poder compartirlo con vosotros. Alguno mas tenia la duda? Alguien conocía la existencia de este segundo conector? Alguien conocía la historia pero le parecía demasiado raro el tema? Espero vuestros comentarios :)
Buenas! Ayer nos quedamos con la Master System con el mod RCA hecho y hoy toca ver el proceso de modificación para ponerle un selector de 50/60hz. Este selector nos permitirá ejecutar los juegos a 60hz, lo que hará que funcionen a plena velocidad y que se vea la imagen con su relación de aspecto original.
Para hacer esta modificación hay que abrir la consola (que ya tenemos abierta si hemos hecho el mod rca justo antes) y sacar la placa de la parte inferior de la consola (hay que sacar los 2 tornillos del conector de cartuchos) para desoldar la pata 57 del chip SEGA 315-1542.
Una vez desoldada esta pata tenemos que soldar un cable a la placa en el agujero que ocupaba la pata del chip y otro a la pata del chip. Lo suyo es que los cables sean de diferente color pero en mi caso son del mismo porque al estar de mudanza no pude conseguir cables de 3 colores :(
Hay otros tutoriales que en vez de soldar el cable en el agujero que deja la pata del chip que hemos sacado lo sueldan a la pata central del regulador de tensión que queda a la parte izquierda de la placa pero a mi me gusta mas esta solución :)
El cable que va a la pata del chip es interesante pegarlo con cinta aislante buena para evitar que se mueva, ya que si se rompe esa pata tendremos un bonito pisapapeles SEGA. En mi caso no pude conseguir nada mejor que una mierda de cinta aislante verde que no pegaría ni un papel a la pared pero bueno, como no tenia nada mejor pues es lo que hay.
Una vez tenemos los 2 cables soldados (uno a la pata del chip y otro al lugar de la placa donde estaba la pata) llega el turno del interruptor. Como soy un desastre no tengo fotos del proceso, pero vamos, cable de masa a un extremo del interruptor, cable que sale de la patilla 57 del chip al centro del interruptor y cable que sale del agujero de la placa al otro extremo del interruptor. Os dejo fotos del proceso finalizado :)
Si lo hacéis vosotros no cometáis el error de soldar los cables antes de colocar el interruptor en su sitio ya que hay que colocarlo antes de soldar pero como yo iba a dejar la modificación en este punto de momento pues quería poder probarlo antes de empezar con los agujeros de la placa, pero eso ya lo veremos mas adelante.
Os dejo fotos de la imagen que sale de la consola a 50hz y a 60hz. Personalmente no es una modificación cuyo resultado me haya encantado pero realmente diferencia hay.
Imagen a 50hz
Imagen a 60hz
Notáis la diferencia? Espero vuestros comentarios!
