Calibrando el lector de una Dreamcast

Buenas! Que tal? La entrada de esta noche iba a ser de uno de esos guarros anónimos que me encuentro de vez en cuando. No digo anónimos porque no quiera decir el nombre sino porque no conozco el nombre de ninguno de ellos por desgracia. Lo que pasa es que estoy demasiado contento para hablar de uno de esos marranos (y eso que tengo las fotos preparadas y todo).

Hace un rato he llegado de la playa y me iba a poner a ver algún capitulo de una serie pero al final me he decidido a aligerar la pila esa de consolas que tengo a la espera. Una de las que me esperaba era una Dreamcast que no leía juegos y aunque el arreglo es largo y tedioso me he decidido por ella dejando a un lado una de las consolas mas guarras que he visto y que os enseñaré en unos días :)

Primero de todo lo que siempre hago es probar las consolas que me llegan ya que a veces me he encontrado que el problema que me comentan no es el problema real de la consola o que se han obviado detalles de la avería. En este caso el error es exactamente el que me habían comentado, los juegos giran pero no cargan.


Para solucionar este problema lo primero es desmontar la consola, la Dreamcast solo tiene 4 tornillos en la parte inferior, uno de ellos debajo el módem.


Como podéis ver no es la consola mejor conservada del mundo, pero teniendo en cuenta lo que hemos tenido encima de la mesa estos últimos días tampoco podemos quejarnos demasiado.

Una vez hemos sacado los 4 tornillos levantamos la tapa superior de la consola y ya queda expuesta la parte que nos interesa, el lector.


Como veis el lector es de muy fácil acceso y no nos va a costar nada acceder a el ni trabajar en el.

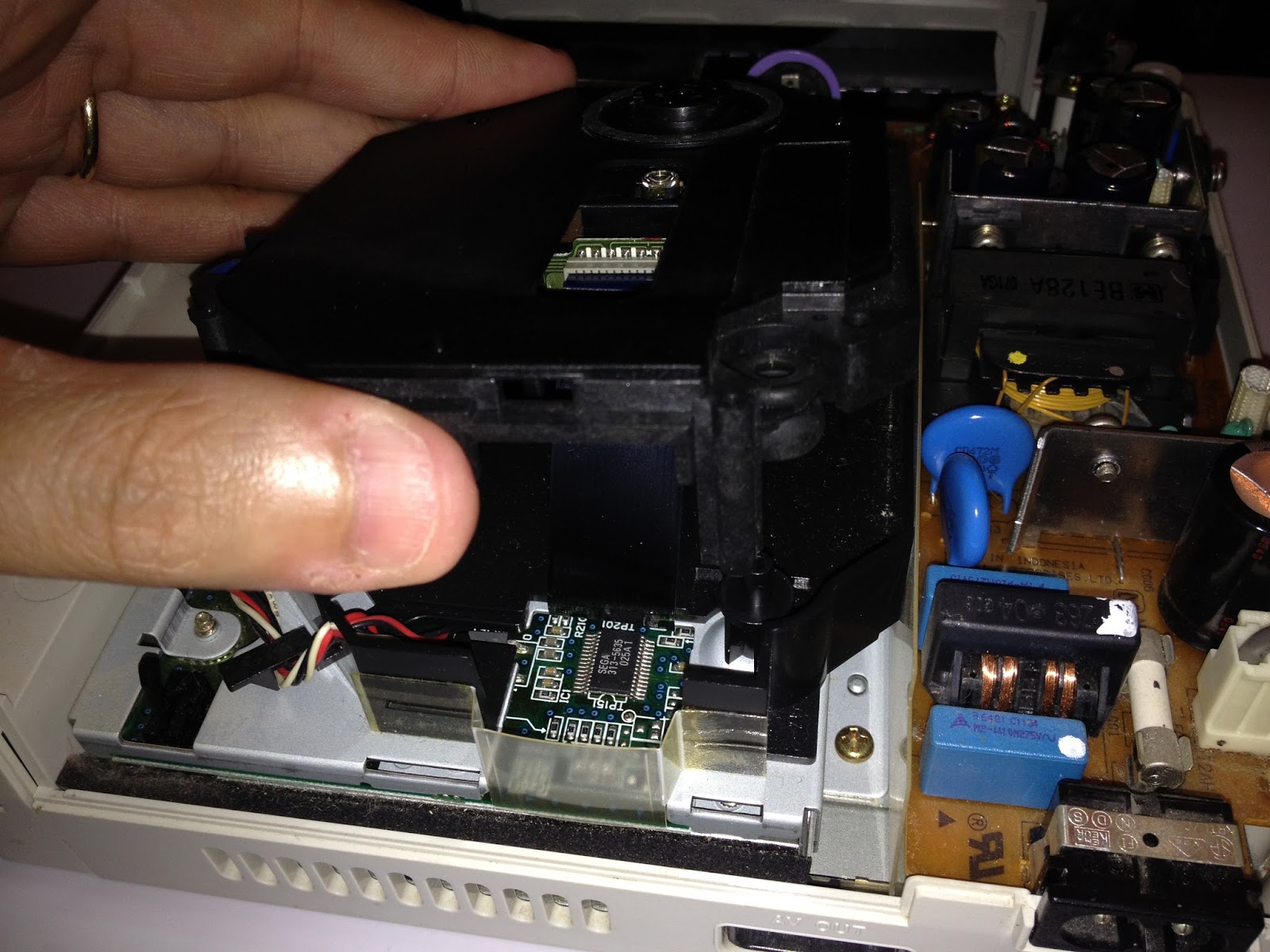

Lo único que nos queda por hacer es levantarlo con cuidado y desconectar la faja que tiene en la parte posterior. Es importante hacerlo con cariño ya que es delicada y la podríamos romper.



Una vez tenemos el lector suelto simplemente hay que buscar el tornillo que sirve para calibrar la lente. De los tornillos que hay en la parte inferior del lector hay que buscar el que es diferente. Es fácil encontrarlo ya que es un poco raro, parece un tornillo de estrella pero no tiene la hendidura bien definida, de hecho lo mejor para tocarlo es utilizar un destornillador plano. Aunque en la foto no se ve demasiado bien creo que es posible apreciar que el tornillo que tiene el pegotito rojo es el que moveremos para calibrar el lector.


Hay muchas formas de hacer esta calibración aunque la que yo recomiendo es la del multimetro ya que aunque parece la mas laboriosa es la que mejor resultado nos dará. Para calibrar de esta manera simplemente mediremos la resistencia entre los dos polos de la resistencia variable que controla este tornillo e iremos girando el tornillo para modificarla. Cuando la resistencia sea la adecuada probaremos la consola. Para medir esta resistencia colocaremos uno de los terminales del multimetro en el lado del tornillo que solo tiene un terminal y el otro en el otro lado del tornillo, en el polo que esta mas cerca del conector de donde hemos quitado la faja. En la foto se puede apreciar el lado del tornillo con los 2 polos.



En el modelo de lector de la Dreamcast que he calibrado recomiendan una resistencia entre 790 y 850 ohms, en este caso la he dejado en unos 820 ohms. Una vez calibrado el lector solo quedaba probarlo y ver los resultados, en este caso un éxito absoluto! Funcionan tanto los cds de música como los bd-rom originales y los backups. Perdonad que haya hecho la foto con el peor disco posible pero así comprobáis que también funcionan los backups.


 Voy a aprovechar para jugar un poco al Jet Set Radio antes de devolverla. Hasta pronto!
